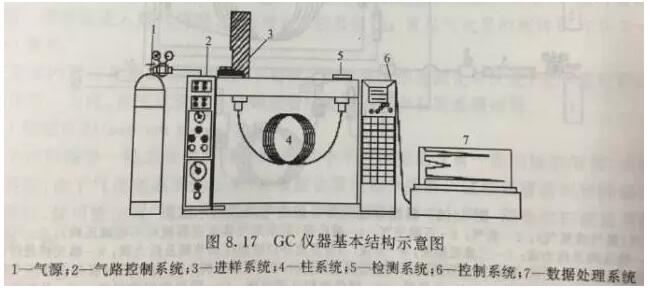

一、氣相色譜儀氣路系統

構成：氣源、氣路控制系統

包括載氣和檢測器所用氣體的氣源（氮氣、氦氣、氫氣、壓縮空氣等的高壓鋼瓶和/或氣體發生器，氣流管線）以及氣體凈化和氣流控制裝置。

二、進樣系統

構成：進樣口結構與技術指標、常用GC進樣方式。

其作用是有效地將樣品導入色譜柱進行分離，如，自動進樣器、進樣閥、各種進樣口（如，填充柱進樣口、分流/不分流進樣口、冷柱上進樣口、程序升溫進樣口等），以及頂空進樣器、吹掃——捕集進樣器等輔助進樣裝置。

注：對于進樣方式的選擇與操作問題，

首先，要注意樣品的穩定性。對于熱穩定樣品，要優先選擇分流/不分流進樣口。

其次，要知道進樣口對峰展寬的影響。對于填充柱來說，這個問題可以忽略，而對于分離效率極高的毛細管柱，柱內峰展寬遠比填充柱小，故進樣口或進樣技術的影響就是必須考慮的問題。

三、色譜柱系統

包括：精確控溫的柱加熱箱、色譜柱，以及與進樣口和檢測器的接頭，其中，色譜柱本身的性能是分離成敗的關鍵。

色譜柱通常有玻璃、石英或不銹鋼制成的圓管，管內裝有固定相。根據分離機理可以將色譜柱分為氣液色譜柱和氣固色譜柱。前者柱內裝有固體吸附劑，后者則裝有表面涂敷了固定液的固體顆粒（載體），或者柱內表面涂敷有固定液。

填充柱則由管材、載體、固定液等組成。

四、檢測系統

用各種檢測器監測色譜柱的流出物，并將檢測到的信號轉換為可被記錄儀處理的電壓信號，或者由計算機處理的數字信號。

常見的有熱導檢測器（TCD）、火焰離子化檢測器（FID）、氮磷檢測器（NPD）、電子俘獲檢測器（ECD）、火焰光度檢測器（FPD）、質譜檢測器（MSD）、原子發射光譜檢測器（AED）等。

如果說色譜柱是色譜分離的心臟，那么，檢測器就是色譜儀的眼睛。無論色譜分離的效果有多么好，若沒有好的檢測器就“看”不到分離結果。因此，高靈敏度、高選擇性的檢測器一直是色譜儀發展的關鍵技術。

五、數據處理系統及控制系統

數據處理系統對GC原始數據進行處理，畫出色譜圖，并獲得相應的定性、定量數據。雖然，對分離和檢測沒有直接的貢獻，但分離效果的好壞、檢測器性能如何，都要通過數據反映出來。分離優化、方法的開發都要以數據為依據，而最后的分析結果也必須用數據來表示。因此，數據分離優化、方法的開發都要以數據為依據，而最后的分析結果也必須用數據來表示。
