色譜儀常用來進行組分分析，氣相色譜儀有很多專用氣路閥圖，如單閥雙柱、雙閥雙柱、雙閥三柱、雙閥四柱、三閥四柱等。本文主要介紹一次進樣混合氣體中CO2、H2、Ar、N2、CH4、CO的組分分析色譜氣路閥圖知識。

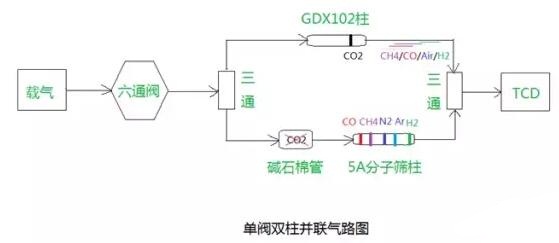

一、單閥雙柱并聯氣路圖

優點：氣路簡單，不需切閥調整，分析速度快。

缺點：需要定期更換吸收CO2堿石棉管，樣氣均分進入兩根色譜柱，靈敏度會降低一倍左右（常量分析，影響較小）。

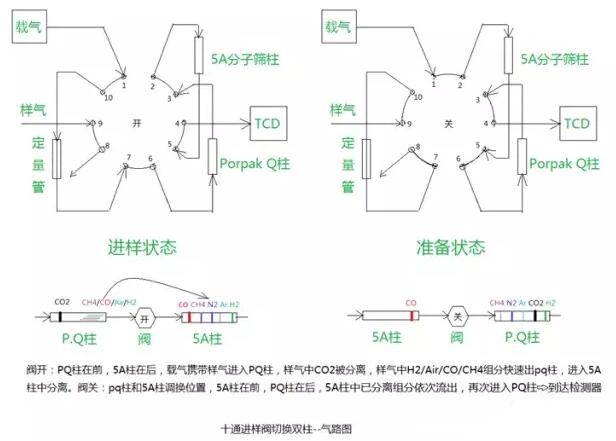

二、單閥雙柱切換氣路圖

優點：單閥單載氣。分析速度快。

缺點：含水、醇樣氣，進樣時需要過濾。

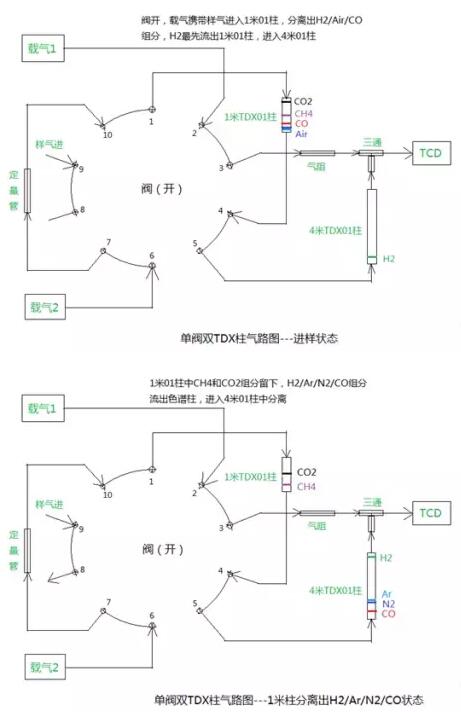

三、單閥雙碳分子篩柱氣路圖

優點：柱壽命長。

缺點：Ar、N2分離不完全，不適合高含量Ar、N2組分分析，分析時間較長。

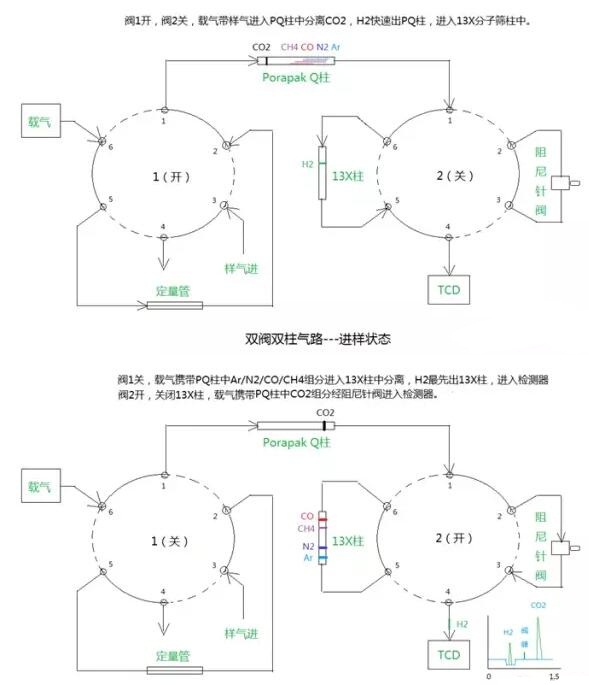

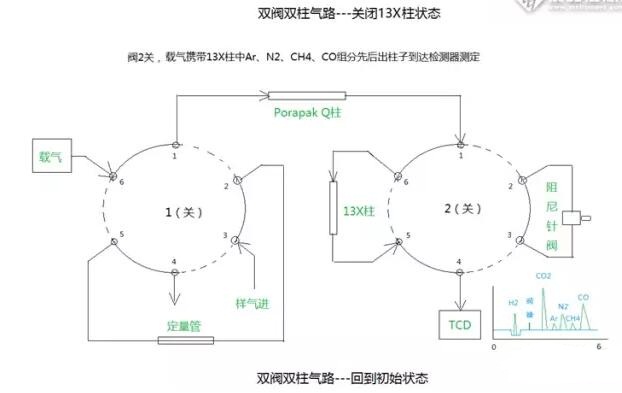

四、雙閥雙柱氣路圖

優點：分析速度快，閥切時間容易調整。

缺點：含水、醇樣氣，進樣時需要過濾。

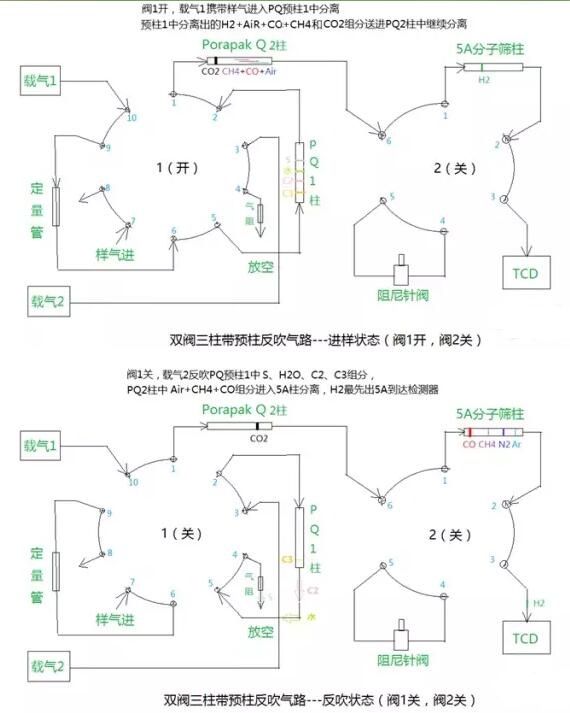

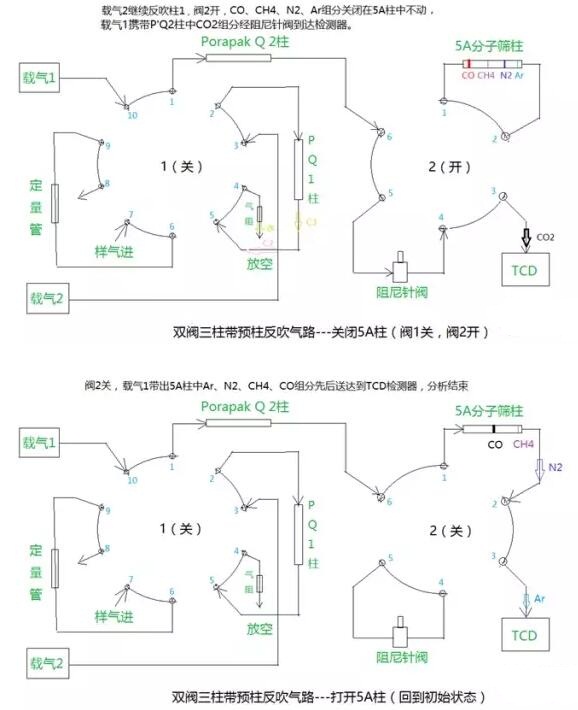

五、雙閥三柱（帶預柱反吹）氣路圖

優點：經典色譜氣路閥圖，含水含硫樣氣無需過濾，直接進樣，閥切時間容易調整，可切除可選取測定樣氣中硫、水、醇組分。

缺點：分析時間較長，閥2在關閉5A分子篩色譜柱過程中，會有微量空氣滲透，出現小氧氣峰、小氮氣峰干擾，干擾峰的大小和閥2關閉時間成正比。

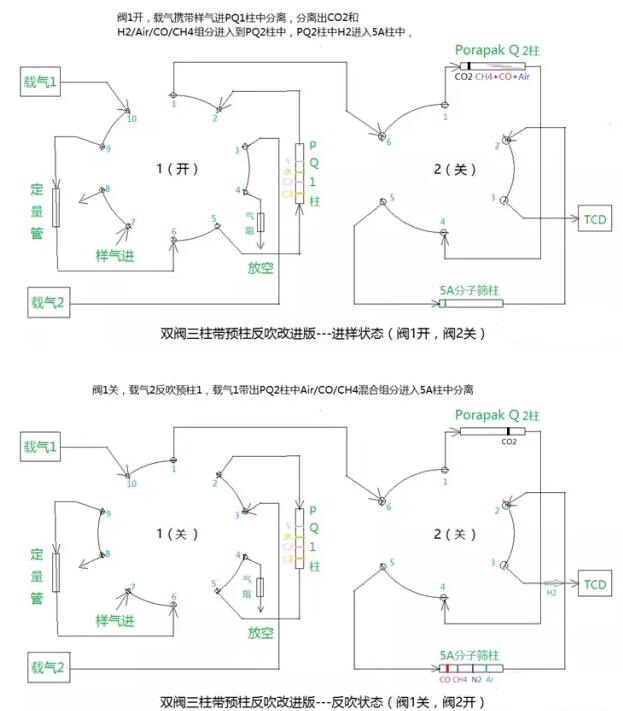

六、雙閥三柱帶預柱反吹改進版氣路圖

優點：在雙閥三柱帶預柱反吹氣路閥圖基礎上，縮短了分析時間，去除了空氣干擾峰。

缺點：對色譜柱長度、柱溫選取要求較高，增加了閥切調整難度。

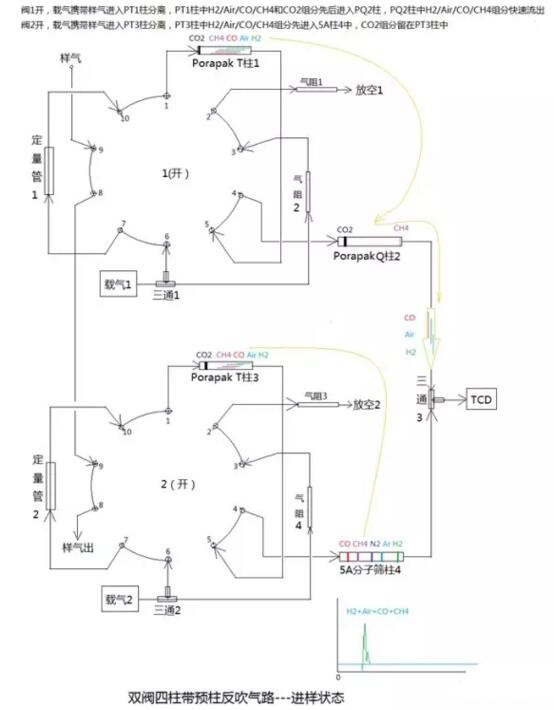

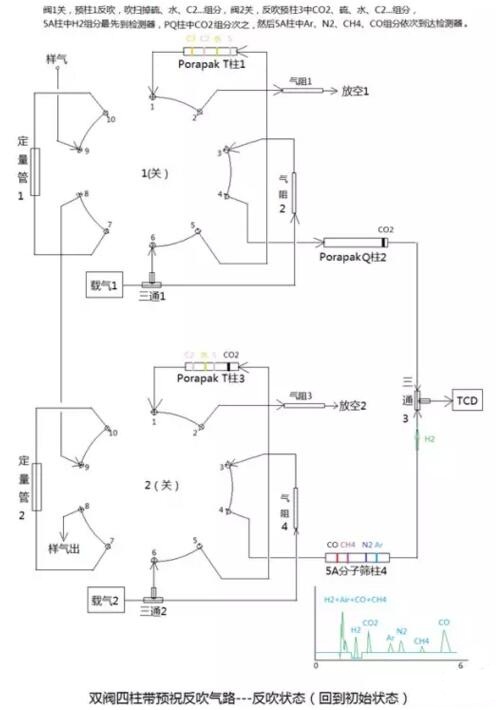

七、雙閥四柱氣路圖

優點：樣氣中各組分取舍自如，閥切時間容易調整，分析速度快。

缺點：兩路載氣分成四路，流量分配調整比較難。

八、三閥四柱雙TCD氣路圖

氣路分析見雙閥三柱帶預柱反吹改進版，這里不再敘述，注意：N2載氣分析H2，H2為負峰，需要極性反轉調整，除H2外，其它組分響應值非常小。

優點：選用H2、N2做載氣，所需組分全部出峰，歸一法定量，替代氦氣，運行成本低。

缺點：儀器造價較高。

閥圖中氣阻說明：作用是模擬色譜柱阻力，一般選用針閥或外徑1/16英寸內徑0.13-0.15mm不銹鋼管替代。

引申閱讀：關于載氣的選取

1、氫氣：H2、Ar、N2、CH4、CO、CO2組分分析必選載氣。

優點：靈敏度高，分析速度快。

缺點：安全性差，H2組分需要差減得出，外標法定量，對進樣手法要求較嚴。

2、氦氣：H2、Ar、N2、CH4、CO、CO2組分分析首選載氣。

優點：安全，靈敏度高，所需分析組分全部出峰，歸一法定量。

缺點：價格貴，對色譜柱長度和柱溫的選取要求較高（H2峰和CO2峰容易重疊），H2為負峰，需要極性反轉調整。

3、氮氣：用于H2單一組分分析，雙TCD檢測器選項。
