旋轉蒸發儀主要由幾個主要組成部分？
點擊: 次 時間:2021-09-08 15:12
簡介：
旋轉蒸發儀是實驗室廣泛應用的一種蒸發儀器，適用于回流操作、大量溶劑的快速蒸發、微量組分的濃縮和需要攪拌的反應過程等。系統可以密封減壓至400～600毫米汞柱;用加熱浴加熱蒸餾瓶中的溶劑，加熱溫度可接近該溶劑的沸點;同時還可進行旋轉，速度為50～160轉/分，使溶劑形成薄膜，增大蒸發面積。此外，在高效冷卻器作用下，可將熱蒸氣迅速液化，加快蒸發速率。
旋轉蒸發儀應用領域：
旋轉蒸發儀是醫藥、化工、生物制品等行業科研和生產過程中蒸發、濃縮、結晶、干燥、分離、溶媒回收等過程的儀器設備。 是應用真空負壓條件下，恒溫加熱，薄膜蒸發的原理研制而成。
旋轉蒸發儀應用于實驗室中教學實驗。由電加熱裝置、蒸發瓶、收集瓶組成，在蒸發瓶的外表面上設置有凸點。本實用新型的有益效果是：在實驗過程中，當蒸發瓶放置在桌面上時，不易滾動，不易摔壞，降低了學校的實驗經費。

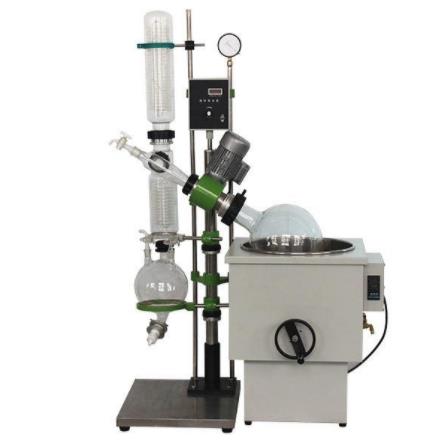

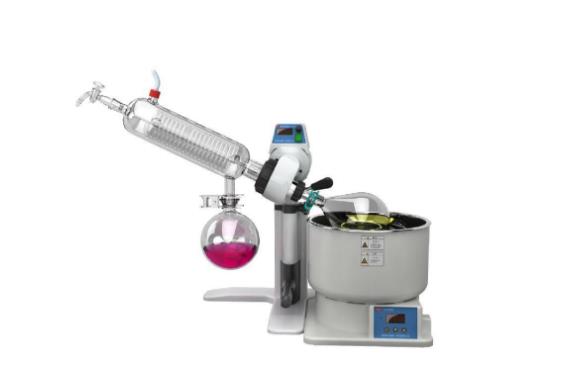

旋轉蒸發儀主要部件包括：
旋轉馬達，通過馬達的旋轉帶動盛有樣品的蒸發瓶;
蒸發管，蒸發管有兩個作用，起到樣品旋轉支撐軸的作用，其次通過蒸發管，真空系統將樣品吸出;
真空系統，用來降低旋轉蒸發儀系統的氣壓;
流體加熱鍋，通常情況下都是用水加熱樣品;
冷凝管，使用雙蛇形冷凝或者其它冷凝劑如干冰、丙酮冷凝樣品;
冷凝樣品收集瓶，樣品冷卻后進入收集瓶。
機械或馬達機械裝置用于將加熱鍋中的蒸發瓶快速提升。
旋轉蒸發儀的真空系統可以使簡單的浸入冷水浴中的水吸氣泵，也可以是帶冷卻管的機械真空泵。蒸發和冷凝玻璃組件可以很簡單也可以很復雜，這要取決于蒸餾的目標，以及要蒸餾的溶劑的特性。不同的商業設備都會包含一些基本的特征，現代設備通常都增加了例如數字控制真空泵、數字顯示加熱溫度甚至蒸汽溫度等功能。
旋轉蒸發儀注意事項:
1.玻璃零件接裝應輕拿輕放，裝前應洗干凈，擦干或烘干.
2.各磨口，密封面密封圈及接頭安裝前都需要涂一層真空脂.
3.加熱槽通電前必須加水，不允許無水干燒.
4.必須使擰入保險孔內保險，以免損壞燒瓶.
5.如真空抽不上來需檢查各接頭，接口是否密封密封圈，密封面是否有效主軸與密封圈之間真空脂是否涂好真空泵及其皮管是否漏氣玻璃件是否有裂縫，碎裂，損壞的現象。
