電子天平由哪些部分組成
點擊: 次 時間:2021-12-24 11:20

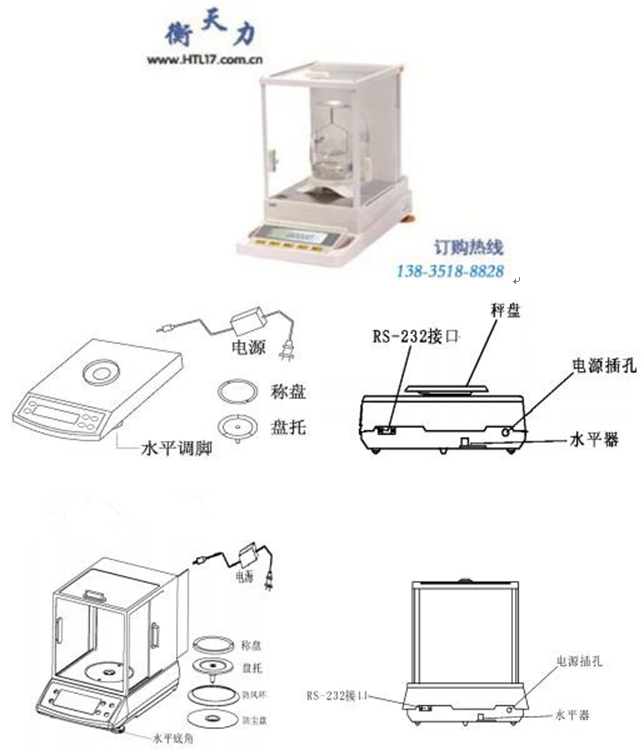

電子天平是實驗室常用的設備,我們需要了解下它的組成結構,以便使用和維護。一般電子天平由秤盤,傳感器,PID調節器,功率放大器,低通濾波器,位置檢測器,顯示器,機殼,微計算機,模數轉換器和底腳等11個部分組成。
1、秤盤
秤盤多為金屬材料制成,安裝在天平的傳感器上,是天平進行稱量的承受裝置。它具有一定的幾何形狀和厚度,以圓形和方形的居多。使用中應注意衛生清潔,也不要隨意掉換秤盤。
2、傳感器
傳感器是電子天平的關鍵部件之一,由外殼、磁鋼、極靴和線圈等組成,裝在秤盤的下方。它的精度很高也很靈敏。要注意保持天平稱量室的清潔,切忌稱樣時撒落物品而影響傳感器的正常工作。
3、PID調節器
調節器的作用,保證傳感器快速而穩定地工作。
4、功率放大器
是將微弱的信號進行放大,以保證天平的精度和工作要求。
5、低通濾波器
是排除外界和某些電器元件產生的高頻信號的干擾,以保證傳感器的輸出為一恒定的直流電壓。
6、位置檢測器
由高靈敏度的遠紅外發光管和對稱式光敏電池組成,它的作用是將秤盤上的載荷轉變成電信號輸出。
7、顯示器
顯示器分為兩種,一種是數碼管的顯示器,另一種是液晶顯示器。它們的作用是將輸出的數字信號顯示在顯示屏幕上。
8、機殼
保護電子天平免受到灰塵等物質的侵害,同時也是電子元件的基座。
9、微計算機
是電子天平的關鍵部件,它是電子天平的數據處理部件,具有記憶、計算和查表等功能。
10、模數轉換器
轉換精度高,易于自動調零能有效地排除干擾,將輸入信號轉換成數字信號。
11、底腳
電子天平的支撐部件,同時也是電子天平水平的調節部件,一般均靠后面兩個調整腳來調節天平的水平。
