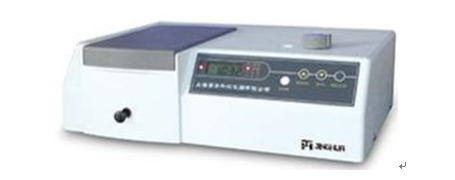

一、上海菁華721可見分光光度計光源燈的更換和調整

本儀器使用OSRAM 6V 10WG4鹵鴇燈，其型號為 64225，如使用其它型號規格鹵鴇燈將會使儀器電子線路損壞。鹵鴇燈為儀器可見區光源，是易損件，損壞后需更換，其次 在搬運過程中可能會偏離正常位置，為使儀器能正常工作，必須掌握鹵鴇燈的更換和調整方法。

更換鹵鴇燈必須先切斷電源，安裝新的鹵鴇燈時必須戴手套，以免將指紋留于鹵鴇燈外殼，特別是光窗部位，而使其透光率降低。

更換順序如下：

1、打開主機機殼。

逆時針方向旋轉擰下樣品架拉桿，掀開主機波長旋鈕上的壓蓋，然后用10號扳手擰開旋鈕正中的緊固螺母，取下旋鈕。用十字螺絲批擰開機身兩側的四個M4螺釘，將主機機殼向上提起，打開主機。注意在機殼上提過程中注意機殼和機身之間的連接電纜。

2、輕輕扳動固定鹵鈞燈位置所用之彈簧片，將舊鹵鴇燈從座中拔出。

3、  將新鹵鴇燈插入燈座，并按原樣用彈簧片將鹵鴇燈固定。

調整步驟如下：

1、接通電源。

2、從儀器后面觀察鹵鴇燈發出的光斑在入射狹縫上的位置是否正確，顯示器上讀 數（可見區透射比值）是否穩定。如讀數不穩定，再微調鹵鈞燈位置，直至讀數穩定為止。

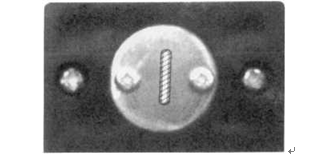

鹵鴇燈光斑在入射狹縫上正確位置示意圖

二、保險絲的更換

1、卸下保險絲座

切斷電源取下電源線，用一字螺絲批的一字口置于電源插座上方之保險絲座上一字槽內（保險絲座上標有符號），再用力向外撥動，即可卸下保險絲座。

保險絲座拆卸示意圖

2、更換新的同型號規格保險絲，為5x20mm 1.2A。

3、將保險絲座按原樣正確地插入電源插座上方之保險絲座插孔內。

4、接通電源，如電源指示燈點亮，則保險絲更換成功。
